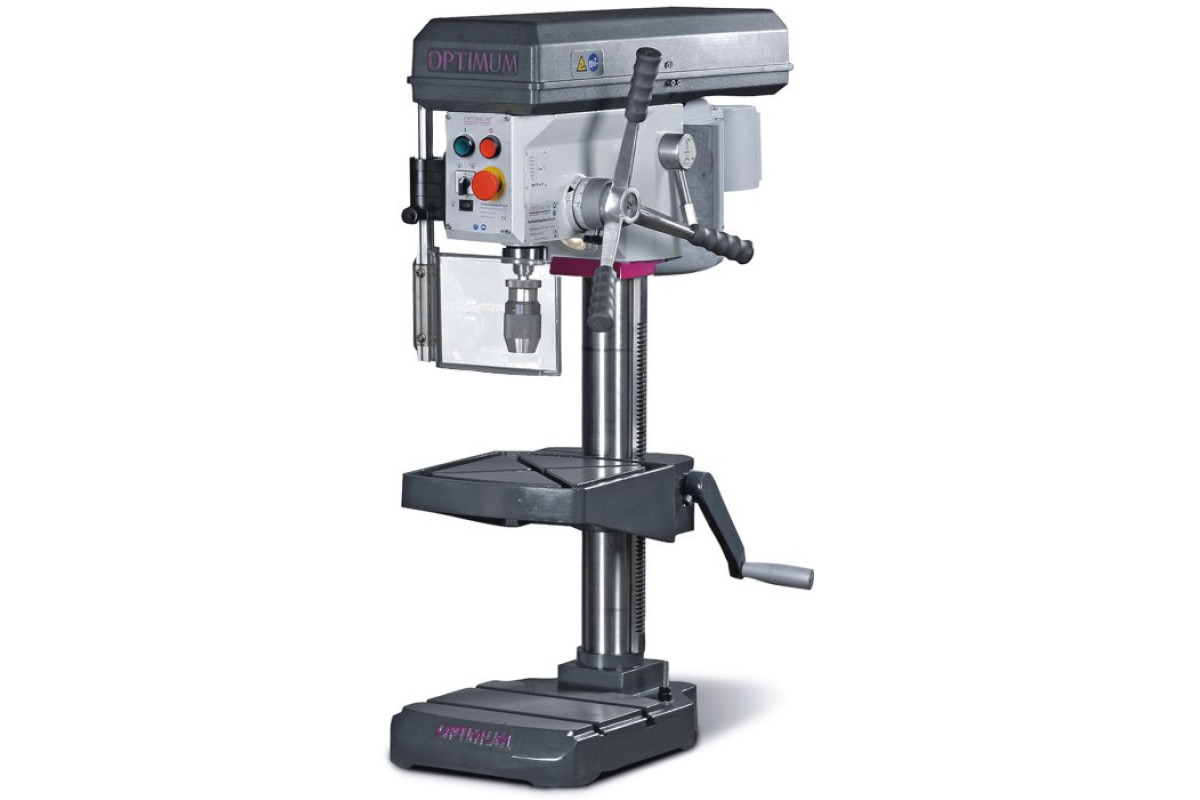

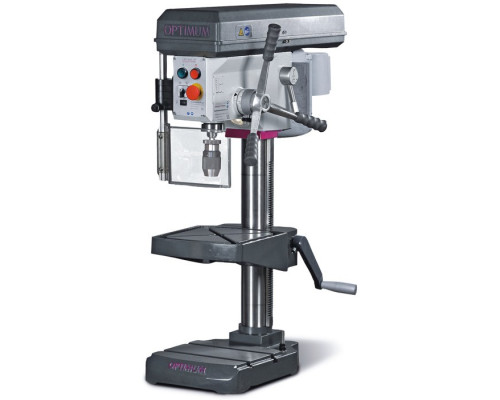

Настольный сверлильный станок Оптимум OPTIdrill B 24H /380v

Настольный сверлильный станок Оптимум B24H повышенного класса точности
B24H

Настольный сверлильный станок Оптимум B24H предназначен для обработки точных отверстий. Может применяться на небольших предприятиях, ремонтных и учебных мастерских.

Оригинальная, компактная конструкция сверлильного станка, основные узлы которой выполнены из чугуна высокого качества, обладает хорошей жесткостью и устойчивостью.
Питание получает от двигателя мощностью 850 Вт ~50 Гц.
Вращение шпинделя получает через ременную передачу.
Высокое качество ремней GATES осуществляет плавность в работе, не имеют проскальзывания и потери мощности.
Имеется семь скоростей в пределах 350 – 4000 оборотов в минуту. Изменение скоростей производится перекидыванием ремней с одного диаметра алюминиевого шкива на другой. Фиксирование и натяжение производится рукояткой.
Передача надежно зарыта защитным кожухом, при открытии которого срабатывают конечные выключатели, и работа станка мгновенно прекращается.
Основные поверхности шпинделя термически обработаны и отшлифованы, шпиндель установлен на подшипники высокой точности, в результате чего уменьшается радиальное биение до 0,015 мм.
Отверстие на конце МК 2 позволяет устанавливать стандартный режущий инструмент и оснастку.
В качестве оснастки применяются сверлильные патроны с различными конструкциями, переходные втулки.
Для улучшения качества нарезания резьбы можно установить резьбонарезную головку М 5 — М 12, а применение сверл с титановым покрытием, а также с пластинами твердого сплава на много увеличивает точность и качество обработки. Пиноль перемещается при помощи эргономических рукояток на расстояние до 85 мм. Глубина обработки устанавливается по специальному упору, который можно регулировать. Удаление инструмента можно безопасно удалять с помощью выталкивателя MSP1 для конусов.
Управление производится кнопками, находящимися на компактной панели. Аварийная кнопка срабатывает легко и быстро.
Установка заготовок высотой до 515 мм производится при помощи стола, имеющего диагональные пазы. Закрепление производится прижимами или комплектом прижимных приспособлений. Мелкие заготовки устанавливаются в различные приспособления, типа машинных тисков, поворотных столов и делительных головок.
Для удобства базирования и сокращения вспомогательного времени на наладку и выверку предусмотрены специальные сухари.
Расширение возможностей обработки в различных плоскостях достигается поворотом стола на 360°.
Перемещение производится при помощи реечного механизма рукояткой.
Рейка закреплена вдоль цилиндрической, толстостенной колонны. Фиксация производится надежным зажимом с двумя эксцентриками.
Крупные заготовки высотой до 680 мм устанавливаются непосредственно на основание с увеличенной жесткостью и устойчивостью. Для крепления также имеются параллельные пазы, выполненные в форме буквы Т.
Охлаждение инструмента и заготовки можно производить централизовано при помощи двух видов системы подачи СОЖ в зависимости от напряжения сети рабочего помещения.
Защита от отлетающей стружки осуществляется большим защитным экраном с конечными выключателями и установленным при помощи кронштейна.
Освещение рабочей зоны производится встроенным станочным светильником.
Уборка стружки производится вручную, для удобства удаления, особенно из труднодоступных мест можно применить специальный уборщик с магнитами.
b28h_s1    b28h_s3
Ременная передача

Механизм натяжения ремня

Высококачественные ремни GATES и шлифованные алюминиевые шкивы обеспечивают плавное вращение шпинделя без рывков и потери мощности    Быстрое натяжение и надежная фиксация клиноременной передачи с помощью рукоятки
Технические характеристики

Модель    B24H
Номер арт.    302 0241 (220 B)
Номер арт.    302 0243 (380 B)
Электропитание
Двигатель    850 Вт ~50 Гц
Диаметр сверления
Максимальный диаметр сверления в стали    24 мм
Максимальный диаметр продолжительного сверления в стали    20 мм
Конец шпинделя
Конец шпинделя    МК 2
Вылет оси шпинделя    165 мм
Перемещение пиноли    85 мм
Число оборотов
Частота вращения шпинделя    350 — 4000 об/мин
Количество скоростей    7
Сверлильный стол
Размер стола    280 х 300 мм
Размер Т-образных пазов    14 мм
Максимальное расстояние от шпинделя до стола    515 мм
Размер основания    280 х 260 мм
Максимальное расстояние от шпинделя до основания    680 мм
Габаритные размеры
Диаметр колонны    ø 80 мм
Габаритные размеры    665 х 435 х 1000 мм
Масса станка    84 кг

Комплект поставки:
Быстросменный сверлильный  патрон (0-16 мм) В 16.
Переходная оправка МК 2 — В 16.
Зажимный сухарь для Т-образных пазов
Руководство по эксплуатации на русском языке.
