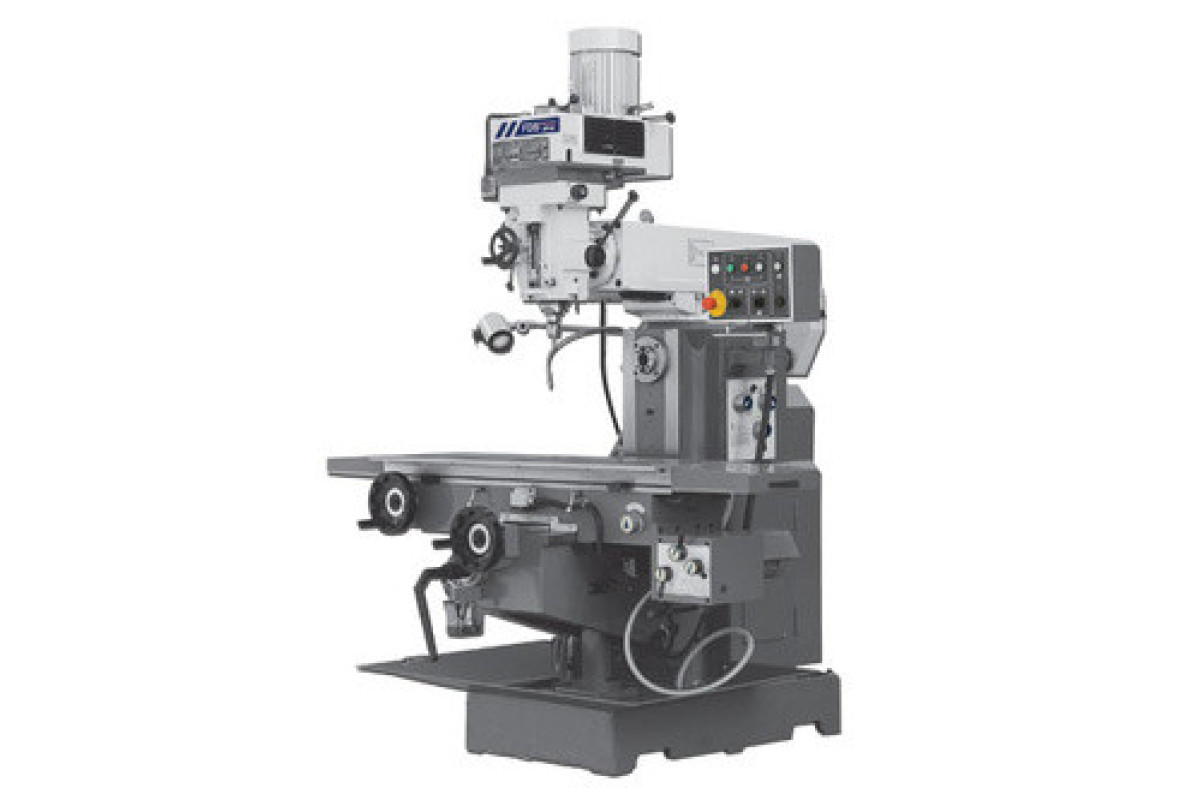

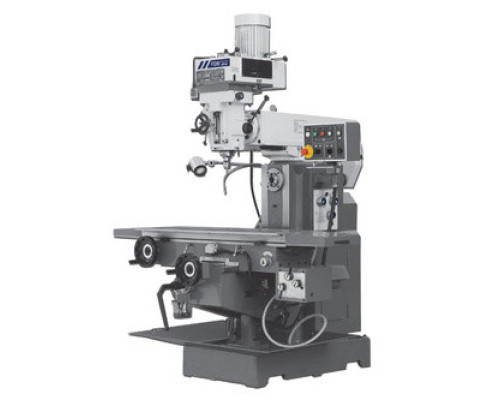

Универсальный фрезерный станок FDB Maschinen TMM 800

Описание фрезерного станка FDB Maschinen TMM 800 :
Универсальный фрезерный станок FDB Maschinen ТММ 800 предназначены для обработки плоских и корпусных деталей из черных, цветных металлов и их сплавов торцевыми, концевыми, дисковыми и фасонными фрезами. Также фрезерные станки FDB Maschinen ТММ 800 позволяют производить сверление и предварительное растачивание отверстий, нарезание резьбы метчиком.

Особенности фрезерного станка FDB Maschinen TMM 800 :
Широкая область применения
Мультиповоротная фрезерная головка
Тяжелая массивная литая конструкция
Высококачественная механика
Массивный прецизионный стол с автоматической подачей по осям X, Y и Z
Цельная прямоугольная направляющая оси Z
Все направляющие закалены
Высокая точность обработки достигается посредствам применения конических и роликовых подшипников (биение пиноли не превышает 0,001мм)
Автоматическая подача пиноли шпинделя
Система защиты двигателя, реверсивный переключатель вращения, кнопка аварийной остановки
Центральная система смазки направляющих
Подача СОЖ в зону резания
Удобная, эргономичная панель управления
У моделей Vario предусмотрена бесступенчатая регулировка скорости вращения головного двигателя.

Технические характеристики:
Модель    TMM 800 Vario
Номер арт.
Электропитание
Частота, Гц    50
Напряжение питания, В    380
Мощность двигателя привода вертикального шпинделя, кВт    5,5
Мощность двигателя привода горизонтального шпинделя, кВт    4
Мощность двигателя привода подачи СОЖ, кВт    0,75
Параметры инструмента
Максимальный диаметр сверления в чугуне, мм    55
Максимальный диаметр сверления в стали, мм    40
Максимальный диаметр торцевой фрезы, мм    80
Максимальный диаметр концевой фрезы, мм    25
Конец шпинделя
Конец шпинделя    В: ISO 40; Г: ISO 50
Ход пиноли, мм    140
Размер хобота под установку дисковых фрез, мм
Число оборотов
Частота вращения вертикального шпинделя, об/мин    70-3600
Количество ступеней    10
Частота вращения горизонтального шпинделя, об/мин    58-1800
Количество ступеней    12
Фрезерная головка
Поворот фрезерной головки    360 °
Наклон фрезерной головки    ± 90°
Перемещение по оси Y фрезерной головки, мм    400
Зажимная штанга
Вылет оси шпинделя, мм    150-550
Расстояние шпиндель - стол, мм    200-600
Автоматическая подача шпинделя, мм/об    -
Координатный стол
Размер стола, мм    1250х360
Перемещение по оси X, мм    1000
Перемещение по оси Y, мм    320
Перемещение по оси Z, мм    350
Размер Т-образных пазов, мм    18
Расстояние между пазами, мм    80
Количество пазов    3
Максимальная нагрузка на стол, кг    500
Автоматическая подача стола, мм/мин    Х,Z: 15-65; Z: 90-371
Количество подача стола    8
Габаритные размеры
Длина, мм    2220
Ширина, мм    1790
Высота, мм    2360
Масса станка, кг    2500
