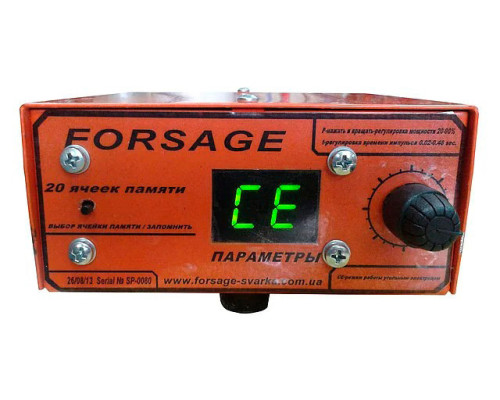

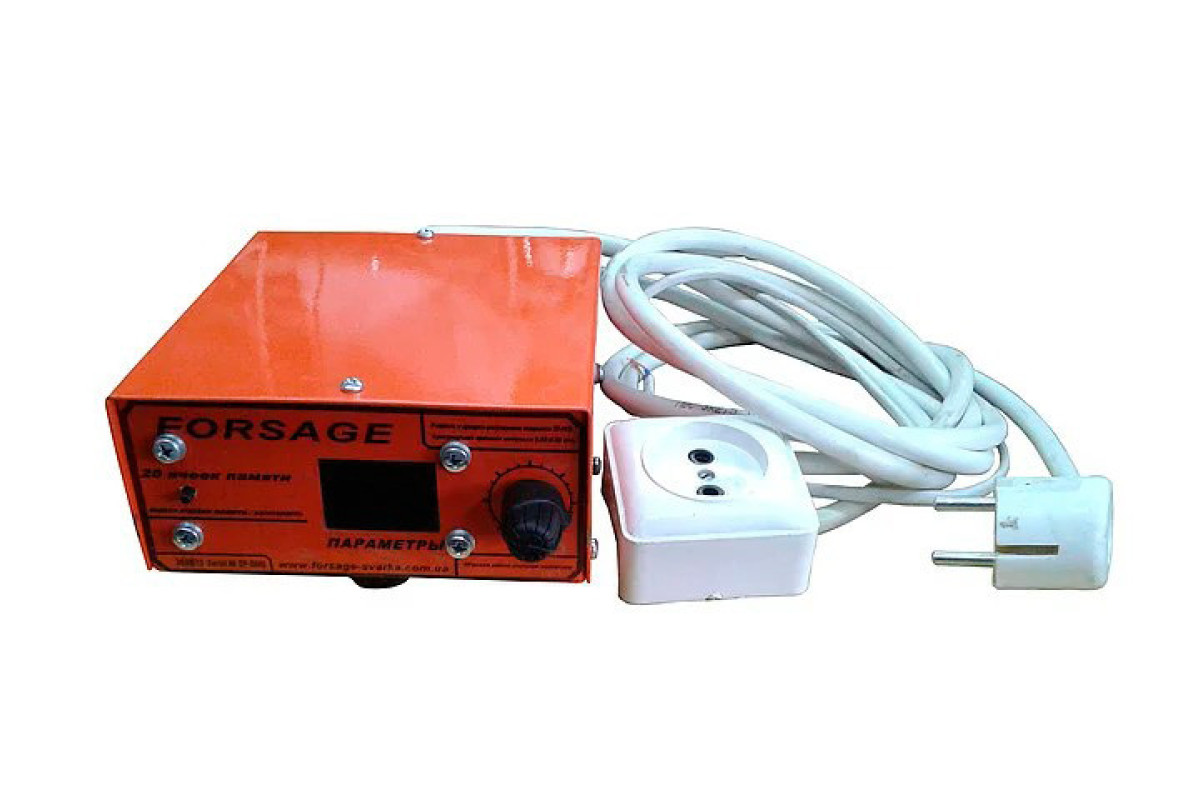

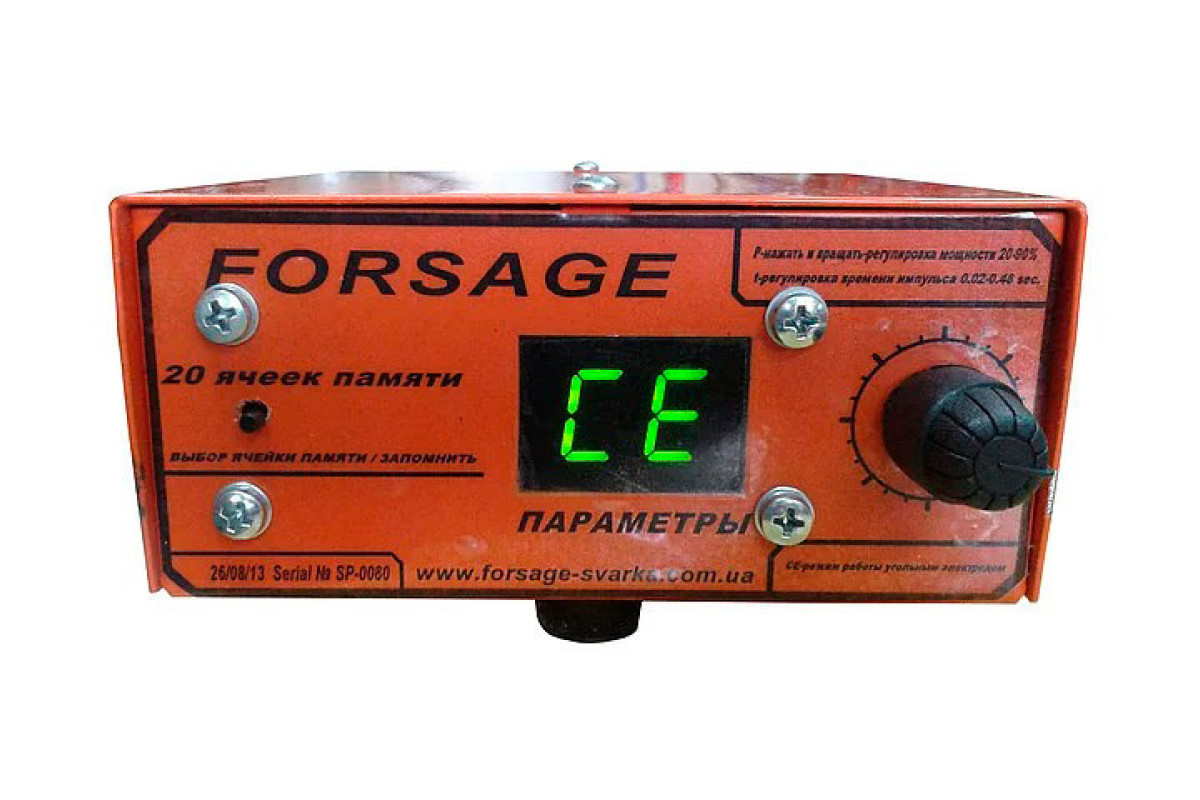

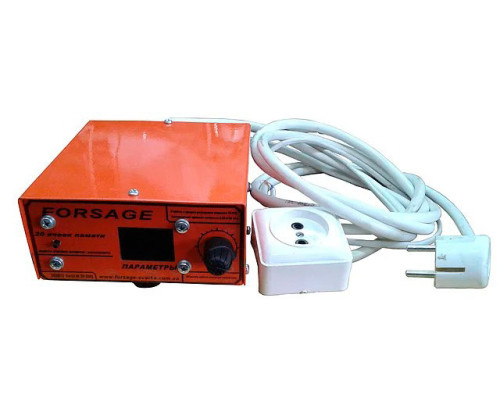

Цифровий блок управління споттера Forsage

Пристрій-цифровий регулятор призначений для точного регулювання часу циклу і потужності трансформатора споттера або інших пристроїв.Особливості конструкції:-управління всіма регулюваннями пристрою однією ручкою (енкодер),-інтуїтивно зрозуміле і просте-окрема кнопка пам'яті для вибору і збереження заздалегідь встановлених параметрів-процесорний цифрове управління (Atmega 16) з відстеженням фази і включенням і відключенням в нулі фазового струму-цифрове табло для візуального визначення всіх параметрів роботи споттера або інших пристроїв.-цифровий універсальний регулятор для регулювання часу зварювання (t) і потужності (p) -блок має 20 осередків пам'яті для занесення даних попередньо встановлених параметрів,що скорочує час перебудови при переході з одного режиму роботи на інший-відсутність проблем з сусідами ,-апарат не створює значних провалів напруги в мережі живлення-плавне регулювання потужності (принцип фазового регулювання 20-100%);-плавне регулювання часу імпульсу (починаючи з одного періоду);-режим відключення таймера,для роботи в ручному режимі(без застосування таймера)-режим РЄ (carbone electrode)-робота вугільним електродом в ручному режимі;Робота з пристроєм Регулювання часу: При повороті ручки енкодера «Регулятор потужності/часу» відбувається регулювання часу спрацьовування від 0,02 до 0,48 сек., з дискретністю 0,02 сек.При повороті даного регулятора праворуч за годинниковою стрілкою після значення 0,48 на дисплеї відображаються символи «СЕ», що означає включення режиму роботи вугільним електродом або робота в ручному режиме Регулювання потужності: Для регулювання потужності необхідно натиснути і обертати ручку енкодера«Регулятор потужності/швидкості», при цьому на дисплеї короткочасно з'явиться символ «Р» (Power),після чого буде відображатися значення потужності у відсотках від 20% до 90%» . Після відпускання ручки регулятора на дисплеї короткочасно з'явиться символ « t », і апарат автоматично повернеться в початковий режим (тобто активним ,за замовчуванням, стане режим регулювання часу імпульсу) Програмування пам'яті:При натисканні на кнопку «Вибір комірки пам'яті» ви можете вибирати одну з двадцяти попередньо збережених налаштувань потужності і часу. Для цього Вам потрібно попередній виставити необхідне значення потужності і часу, натиснути на кнопку "Вибір комірки пам'яті" і утримувати її більш 2 секунд, поки індикатор не почне мерехтіти з великою частотою. При цьому на індикаторі відображаються цифри від «00» до «19» з двома точками, які відображають комірку, в яку будуть записані дані останніх налаштувань потужності і часу. Номер програмованої клітинки можна змінювати ручкою енкодера, що знаходиться праворуч угорі. Для запам'ятовування даних потрібно короткочасно натиснути на кнопку «Вибір комірки пам'яті», при цьому на дисплеї з'являться дужки, що підтверджує збереження налаштувань в даній комірці пам'яті.Потужність — 12,0 кВт (імпульс),Робоча напруга — 180-250 В—Напруга живильної мережі 220 В (50Гц),(мережевий автомат не менше 25 А)—Максимальна потужність підключається контактної машини - 10 кВт—Маса 1.5 кг.
