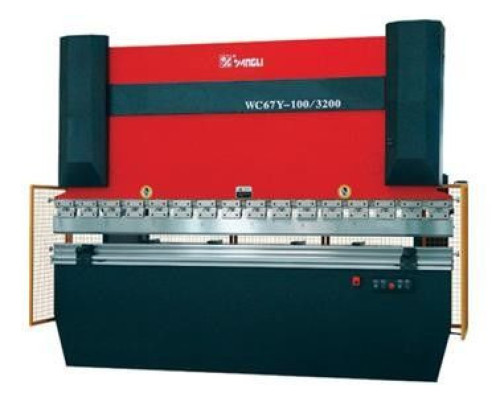

ГІДРАВЛІЧНИЙ ГИБОЧНИЙ ПРЕС YANGLI WC67Y-63/2500
Гідравлічні згинальні преса Yangli серії WC67Y
Функціональні особливості:
Ці сучасні преса розроблені для виконання операцій гнуття металевих листів
Міцна зварна конструкція рами, що пройшла термічний відпустку для зняття зварювальних напружень в конструкції і надійна гідравліка дозволяють домогтися гарних результатів обробки листа
Синхронізація роботи двох гідроциліндрів забезпечується механічної траверсою між ними
Привід переміщення задніх упорів електромеханічний, управляється з пульта на передній панелі
Простота управління даними пресами і їх універсальність дозволяють знайти даному устаткуванню широке застосування у всіх галузях промисловості
Прес найбільш ефективний при нескладних гібах на довжину всього робочого столу, і у випадках, коли не потрібно частої зміни робочого інструменту
Потужні гідроциліндри та надійна гідравлічна система з компонентами, які REXROTH (Німеччина) і SUMITOMO (Японія), дозволяють робити операції гнуття з високою швидкістю
Паралельність між верхньою траверсою і робочим столом досягається регулюванням через механічну муфту, управляється реверсивним двигуном
Загартовані і добре відшліфовані інструменти стандартного типу, або виконані за спеціальним замовленням, дають широкий діапазон видів одержуваних виробів

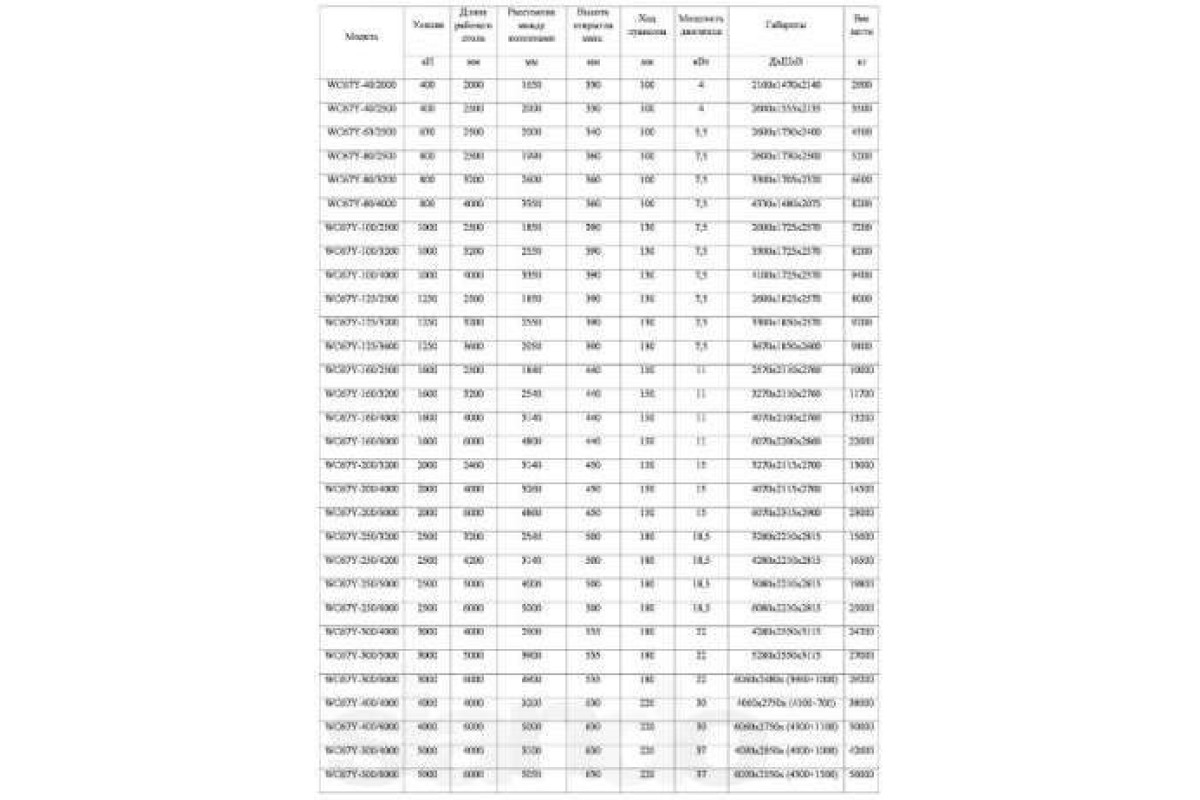

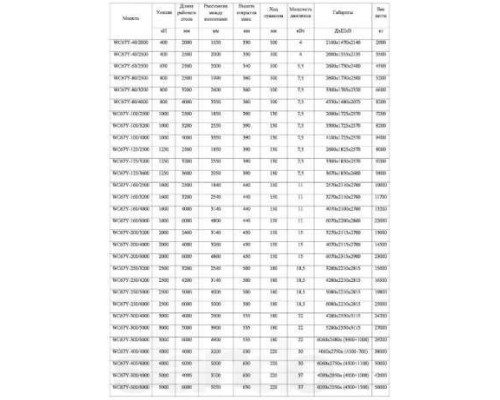

Технічні характеристики:
Номінальне зусилля, кН 630
Довжина робочого столу, мм 2500
Відстань між колонами, мм 2000
Максимальна висота відкриття, мм 340
Хід пуансона, мм 100
Мощность главных двигателей, кВт 5.5
Габаритные размеры ДхШхВ, мм 2700/1350/2380
Вес нетто, кг 4500
Комплект поставки:
Боковое защитное ограждение с двух сторон и заднее защитное ограждение
Механическая ручная система крепления верхнего и нижнего инструмента типа AMADA-PROMECAM
Задний упор имеет два упорных блока, регулируемых по высоте и расстоянию между ними
Две передние поддержки листа
Инструмент (пуансон + восьмиручейковая матрица) на всю длину
Выносная педаль управления с кнопкой аварийной остановки
Инструкция по эксплуатации и обслуживанию станка
Дополнительные принадлежности:
Специальный инструмент
Система быстрого зажима инструмента
Увеличение хода заднего упора
Фотоэлектрическая система защиты
Основные условия гарантии:
Гарантия на поставляемое оборудование —1 год
Таблица определения усилий листогибочного пресса
P-усилие на пуансоне (кН/м)
S-толщина материала (мм)
B-минимальная кромка (мм)
V-раскрытие матрицы (мм)
R-внутренний радиус (мм)
Рекомендуемое значение раскрытия матрицы (V)=8-10 значений толщины материала (S).
Расчет приводится для стали с прочностью 450 Н/мм2;
для других материалов вводятся коэффициенты:
мягкая медь — 0,5;
мягкий алюминий — 0,5;
нержавеющая сталь — 1,5;
твердый алюминий — 2,0.
