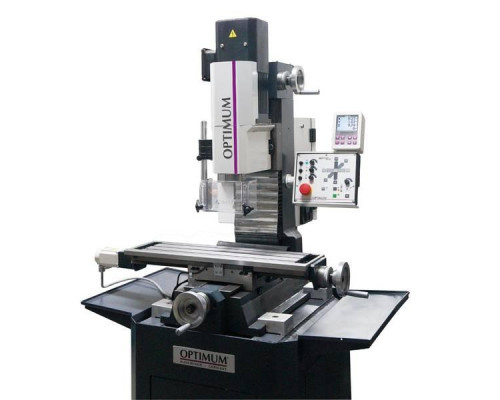

Настільний фрезерний верстат по металу Оптимум OPTImill MH 25SV

Зручна і ергономічна панель управління.
Противагу полегшує регулювання осі Z.
Проста зміна інструменту за допомогою важеля.
Регульовані гайки на всіх ходових гвинтах дозволяють повністю усунути люфт.
Шліфовані і шабреные направляючі типу "ластівчин хвіст", регульовані клиновими планками.
Поворотна на ± 45° фрезерна головка.
Хід шпинделя вліво/вправо.
Регульований по висоті захисний екран з кінцевим микровыключателем.
Коротка кінематичний ланцюг.
Кінцевий вимикач для всіх осей.
MH 25SV:

Стабільна безступінчата подача по всіх осях.
Прискорений хід осей X і Y для швидкого позиціонування.
OPTImill MH 25SV оснащений серводвигуном і УЦИ DRO 5.
Панель управління:

Відмінно читається цифрова індикація числа обертів.
При легкому натисканням пальцем активується сенсорний екран.
Коротка кінематичний ланцюг.
Кінцеві вимикачі по всіх осях.
Модель OPTImill MH 25SV
Артикул 333 8160
Електроживлення:
Двигун 1,5 кВт 220 В ~50 Гц
Загальна споживана потужність 2 кВт
Крутний момент 10Нм
Параметри інструменту:
Максимальний діаметр розсвердлювання в сталі, мм 25
Максимальний діаметр свердління в сталі, мм 20
Максимальний діаметр торцевої фрези, мм 50
Максимальний діаметр кінцевої фрези, мм 25
Шпиндель:
Кінець шпинделя BT 30
Виліт шпинделя, мм 185
Число оборотів шпинделя 200 — 4000 об/хв
Поворот фрезерної головки 45°
Координатний стіл
Розмір столу, мм 620 x 180
Розмір Т-образних пазів, мм 14
Кількість Т-образних пазів 3
Відстань між Т-образними пазами, мм 50
Відстань шпиндель-стіл, мм 300
Максимальне навантаження на стіл, кг 30
Переміщення:
Подача по осі X автоматична
Переміщення по осі X, мм 400
Крутний момент осі Х, Нм 2,2
Швидкість подачі по осі Х (хв./макс.), мм/хв. 150/930
Подача по осі Y автоматична
Переміщення по осі Y, мм 210
Крутний момент осі Y, Нм 2,2
Швидкість подачі по осі Y (хв./макс.), мм/хв. 100/580
Подача по осі Z автоматична
Переміщення по осі Z, мм 270
Крутний момент осі Z, Нм 4,2
Швидкість подачі по осі Z (хв./макс.), мм/хв. 80/450

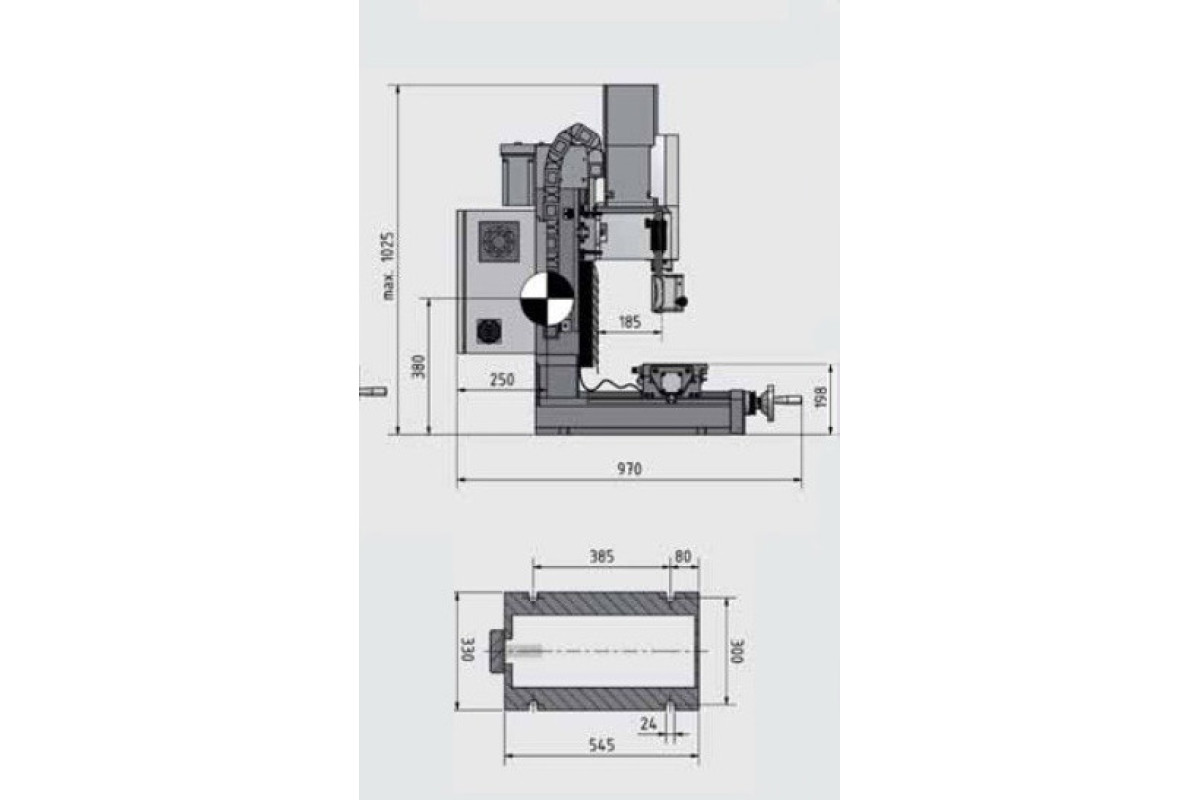

Габарити (Д х Ш х В), мм 914 x 844 x 1.119
Вага, кг 200

Застосування настільного фрезерного верстата по металу MH25V / MH25SV

Настільні фрезерні верстати по металу MH25V / MH25SV виробляють обробку різних видів площин, внутрішніх кишень і пазів у дрібних деталях.
Напруга 220 вольт дозволяє застосування в навчальних цілях, на дрібних підприємствах, робочих майстерень.
Основні вузли виготовлені з литого чавуну, наявність противаги сприяють стійкості та жорсткості.
Управління проводиться з компактної панелі, на якій знаходяться кнопки.
Модель MH25SV оснащена пристроєм цифрової індикації DRO 5 на якій відображаються положення робочих органів, число обертів і автоматичною подачею за координатними напрямками.
Ручне переміщення настільного фрезерного верстата по металу проводиться за допомогою рукояток, мають лімб.
Хід регулюється встановленими кінцевими перемикачами.


Особливості настільного фрезерного верстата по металу MH25V / MH25SV

У настільного фрезерного верстата по металу основні поверхні вертикального шпинделя виготовлені з сталі, насиченою легуючими елементами, термічно оброблені і відшліфовані на шліфувальних верстатах.
Всі ці якості дозволяють збільшити точність і плавність обертання в межах 200 — 4000 оборотів в хвилину і зменшити радіальне биття.
Мається можливість зміни напрямку обертів шпинделя.
Поворот фрезерної головки на ± 45° розширює можливості обробки в різних площинах.
Отвір на кінці шпинделя BT 30 передбачає встановлення сучасного ріжучого інструменту з пластинками з твердого сплаву кермета з різними покриттями та напиленням.
Кріплення інших конструкцій інструменту можна проводити в свердлильних або цангових патронів з набором цанг.
Процес свердління можна виробляти за допомогою набору прецизійних свердлильних головок.
Захист від відлітаючою стружки проводиться спеціальним прозорим екраном, оснащеним кінцевими перемикачами і мають можливість регулюватися по висоті.
Станина, на якій закріплені основні частини, а також підстава мають направляючі у вигляді «хвоста», точне і якісне виготовлення, дають можливість плавності і точності переміщення по координатним осям, регулюються клиновими планками.
Захист від пилу і бруду здійснюється спеціальним огородженням.
Усунення люфтів у ходових гвинтах проводиться регулюванням гайок, з якими вони утворюють гвинтову пару.
Переваги настільного фрезерного верстата по металу MH25V / MH25SV

Заготовки вагою до 30 кг встановлюються на координатному столі за допомогою притисків або наборів притискних пристроїв.
Для запобігання провертання болтів, пази в які вони вставляються, виконані у формі літери «Т».
Дрібні заготовки встановлюють в машинних лещатах різних конструкцій.
Для поділу на заготовках кола на рівні і не рівні частини можна застосувати ділильні головки TA 125 або ділильні столи:
RT100,
RT150,
RT200,
RTE 165,
RTU 165.
Охлаждение режущего инструмента и заготовок можно производить системой подачи СОЖ, которая также имеет напряжение 220 вольт либо устройствами подачи KMS 2, ММС 1.

Для удобства работы станки можно установить на специальные подставки, имеющие поддоны для сбора стружки и эмульсии и встроенные отделения под режущий и измерительный инструмент.

Уборку стружки легче и безопаснее убирать сборщиком с магнитами, особенно из труднодоступных мест.
