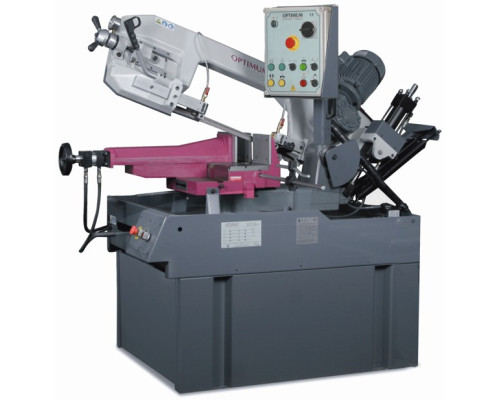

Стрічкова пила по металу Оптимум OPTIsaw SD 350AV

Стрічкова пила по металу Opti SD350AV

Стрічкова пила по металу Оптимум Opti SD350AV.
Стрічкова пила по металу Оптимум SD350AV спеціально розроблена німецьким інженерним центром для розпилу різноманітних металевих болванок різних форм і під різними кутами різання, що обґрунтовує її застосування у важкому машинобудуванні.

Пила Оптимум SD350AV встановлена на підставу, що має компактну форму і витримує велику вагу металевої заготовки.
Пристосована для роботи стрічковим полотном 2925 x 27 x 0,9, мають зворотно — поступальний рух з діапазоном швидкості різання заготовки 36 / 72 м/хв.
Пиляльне полотно підбирається з розрахунку діаметра розпилюваної металевої заготовки і марки сталі цієї заготовки. В технічній інструкції стрічкової пилки по металу, є інформація про вибір пильного полотна. На даній пилі можуть застосовуватися стрічкові полотна з швидкорізальної сталі, біметалічні полотна з різним кроком зубів, а також проводити регулювання зазорів при установці. Дотримання правил установки стрічкового полотна на пилці, дозволяє домогтися отримання рівного і гладкого зрізу.
Зміна робочої швидкості руху стрічкового полотна і швидкості холостого ходу виконується з допомогою двох спеціальних кранів. Важливо знати, що регулювання швидкості руху пильного полотна здійснюється тільки один раз перед включенням стрічкової пилки по металу.

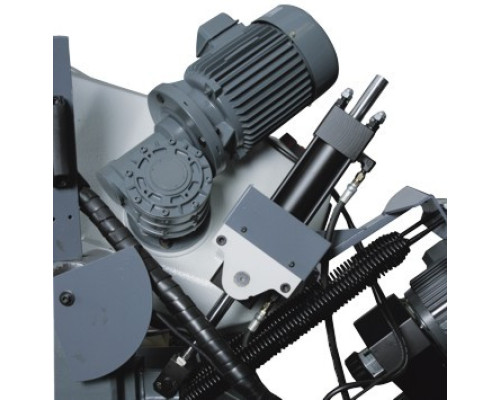

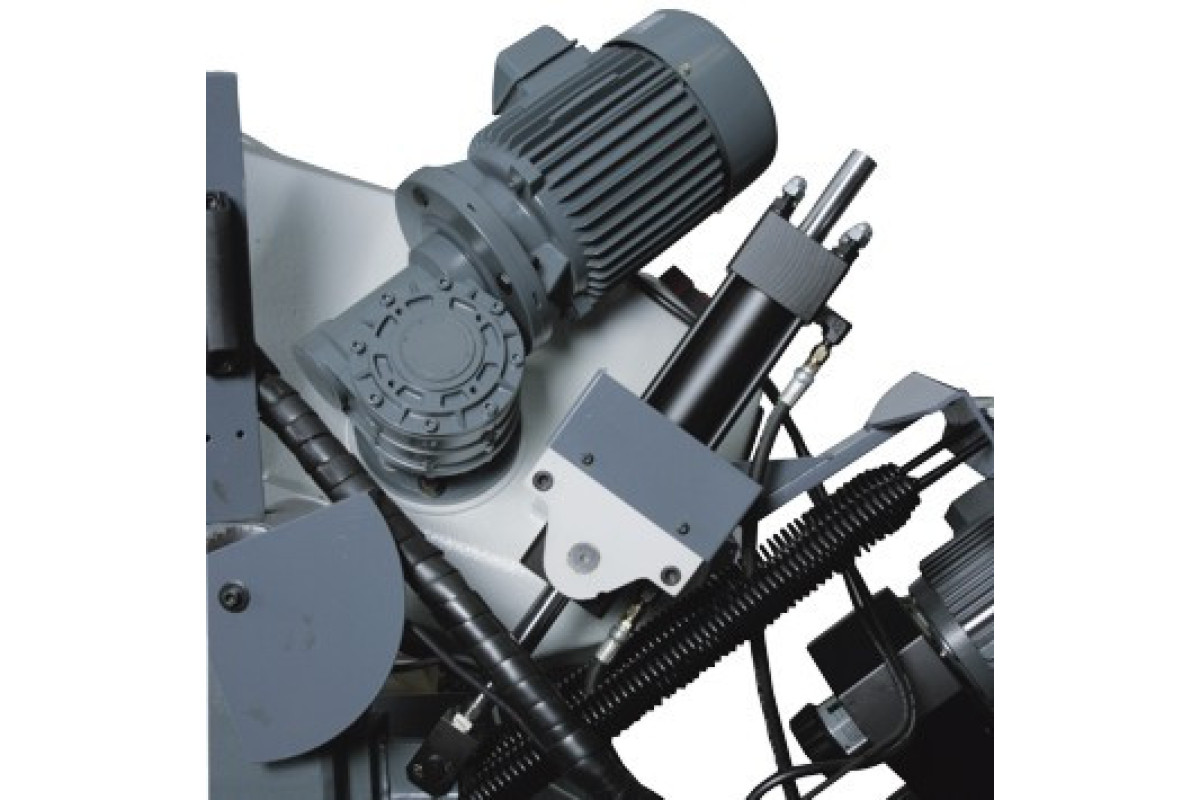

Привід стрічкового полотна здійснюється від окремого електродвигуна 2,2 кВт / 380 В / ~ 50 Гц.
Пільная рама даної пилки має можливість розгортатися на кут не більше 45° -60° вручну, що дозволяє виставити кут відрізки оброблюваної металевої заготовки.

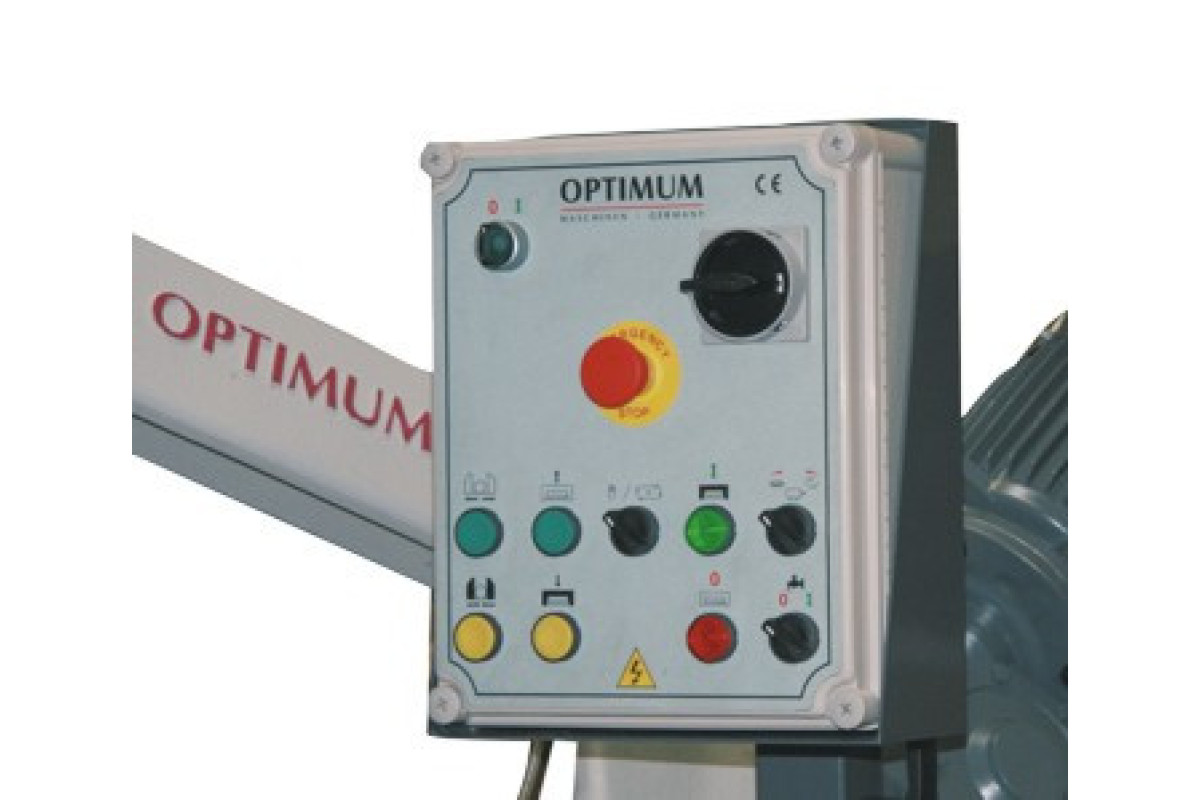

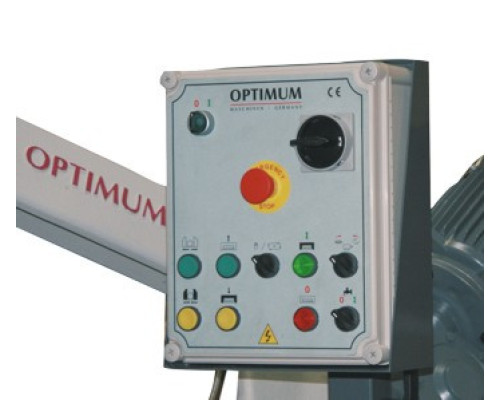

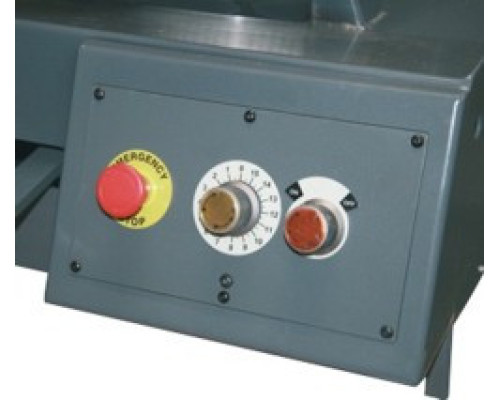

Управління Оптимум SD350AV виконується кнопками на панелі, яка має можливість розвороту і знаходиться в доступному для робочого місці.
Опускання пилкового агрегату стрічкової пилки по металу, здійснюється спеціальним перемикачем, після відрізання заготовки рама автоматично повертається у вихідне положення.
Для скорочення робочого ходу при пилянні заготовок невеликого розміру, у стрічкової пилки по металу є функція опускання на необхідну висоту пільной рами в ручному режимі і зміни датчиком фіксованої висоти.
Швидкість руху пильного полотна можна змінювати в процесі пиляння, для цього використовують регулятори швидкості. При пилянні заготовки підбирають правильний режим, звертаючи увагу на срезаемую металеву стружку. Металева стружка повинна бути такого розміру, що б вона легко змивалася охолоджувальною рідиною, вона не повинна бути перекаленной. Саме ці фактори виключаю можливість поломки зубів пильного полотна.
В непередбачених ситуаціях, включається аварійна кнопка, яка спрацьовує автоматично і знаходиться на панелі стрічкової пилки .

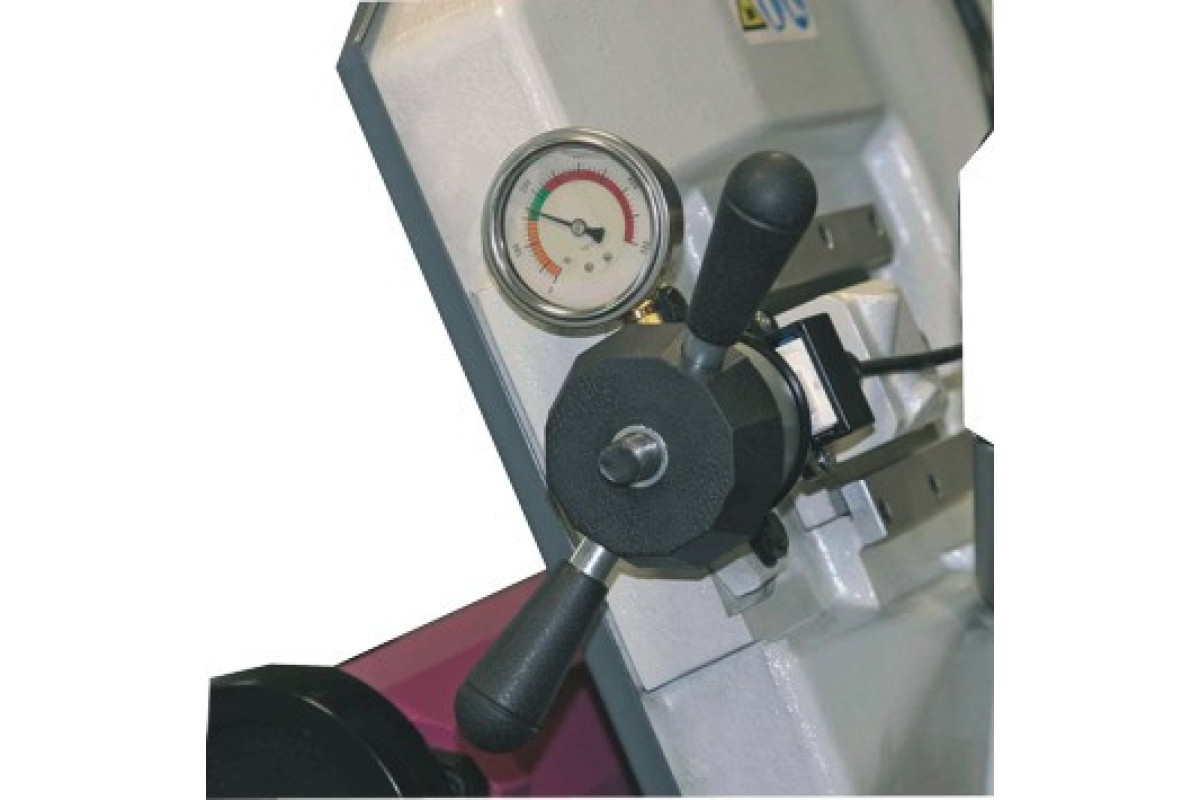

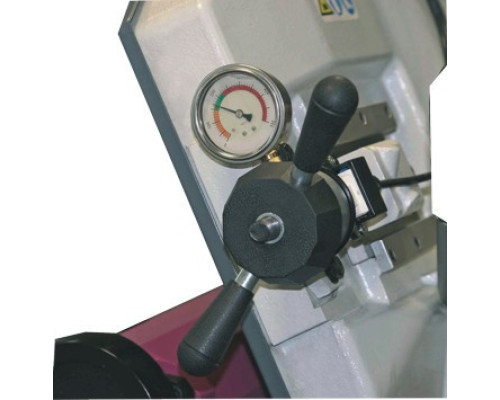

Для точного напрямку руху пильного полотна служать роликові опори. Вони виготовлені з твердосплавного матеріалу. Встановлення пилки необхідно виконувати без перекосів. Регулювання натягу пильного полотна на моделі Оптимум SD350AV виконується завдяки встановленому манометру, який показує реальне значення натяжки полотна.

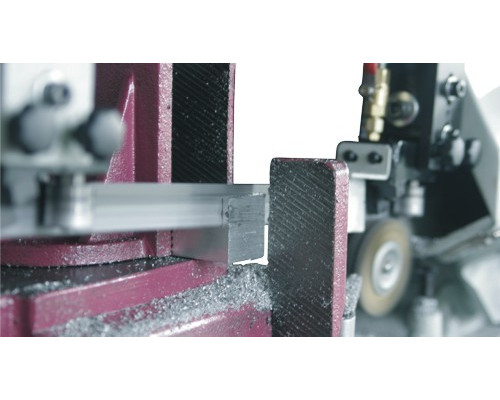

Закріплення заготовки на стрічковій пилці проводиться в лещатах з гідравлічним затискачем, що забезпечує надійне кріплення, конструкція лещат дозволяє закріплювати заготовки, передбачені технічною характеристикою, затискач, розжим проводиться автоматично.
Для точності виготовлення і вимірювання довжини металічної заготовки застосовується спеціальний упор, на якому знаходиться шкала вимірювання. Неправильність встановлення упору впливає на точність відрізаній заготовки.

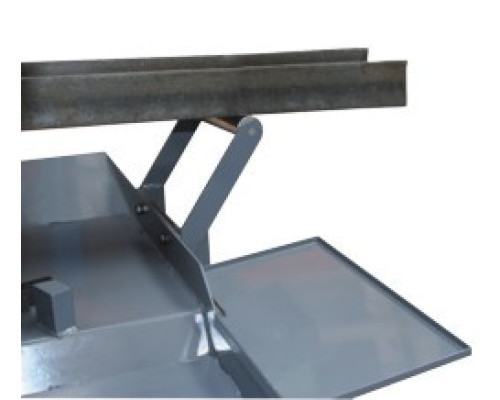

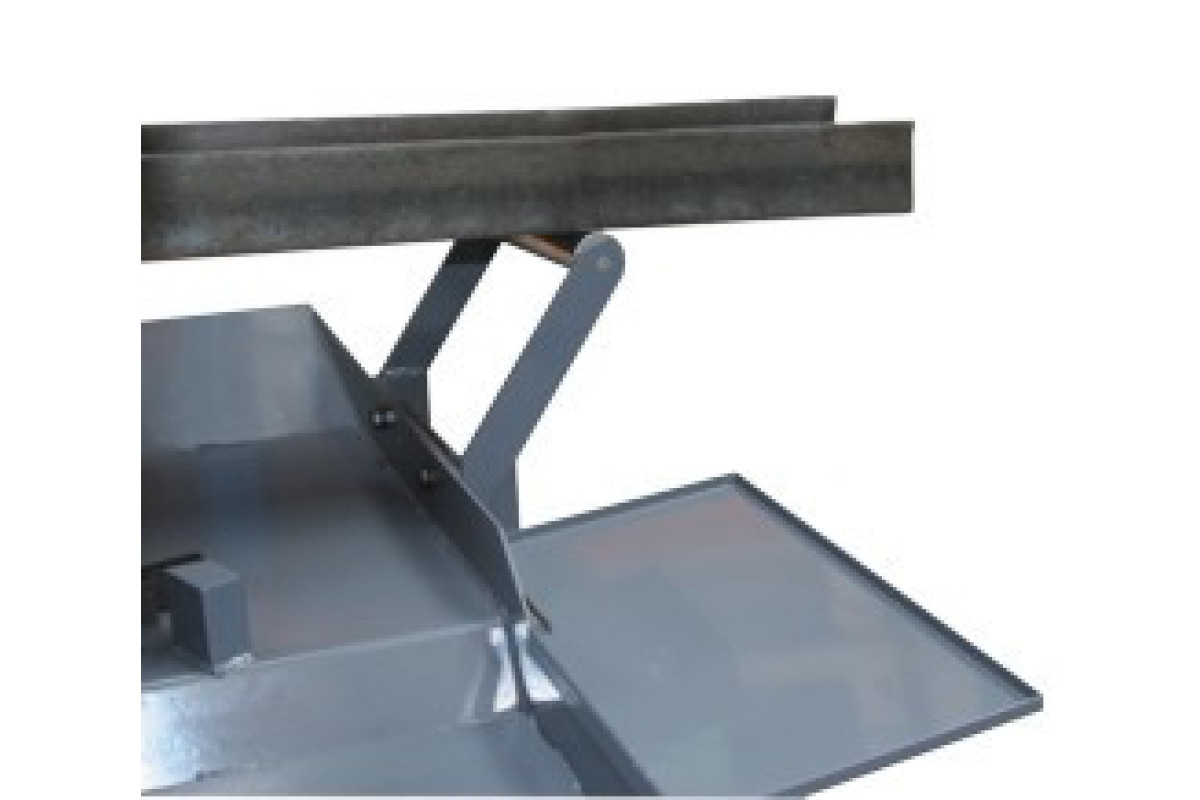

Для зручного і безпечного переміщення важких металевих заготовок на Оптимум SD350AV передбачається роликова опора, яка регулюється в залежності від складності і довжини.
Щоб уникнути надмірного нагріву пильного полотна і поліпшення ріжучих властивостей, подається в зону різання мастильно-охолоджувальна рідина, для збору якої на стрічкової пилки по металу, застосовується піддон. Подача рідини регулюється і подається централізовано.

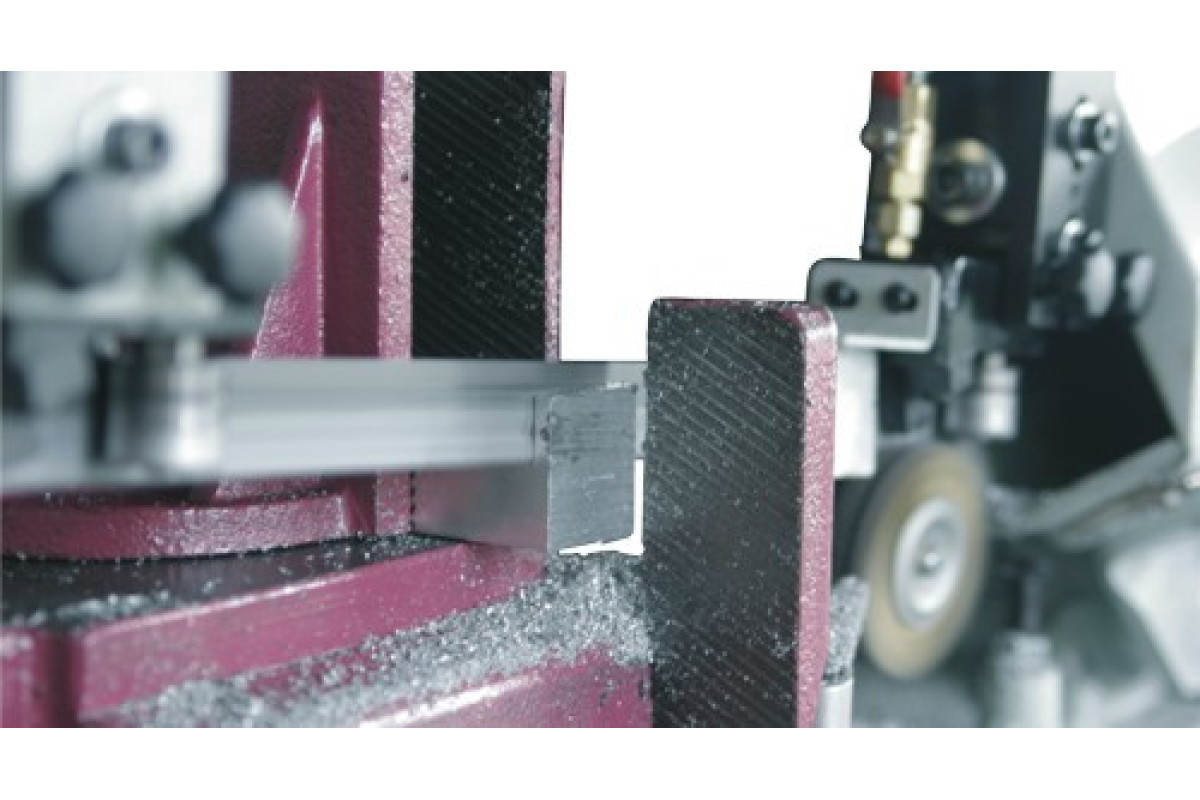

Очищення пильного полотна на Оптимум SD350AV проводиться механічно за допомогою спеціальної щітки.
Автоматизовані функції

Зажим лещат, пуск двигуна.
Робочий хід пільной рами і пропив заготовки.
Зупинка двигуна і повернення пільной рами в початкове положення.
Розжим лещат.

Головні особливості
Проста і точна регулювання натягу пильного полотна з використанням вбудованого манометра. Дві швидкості різання, що перемикаються на панелі управління.

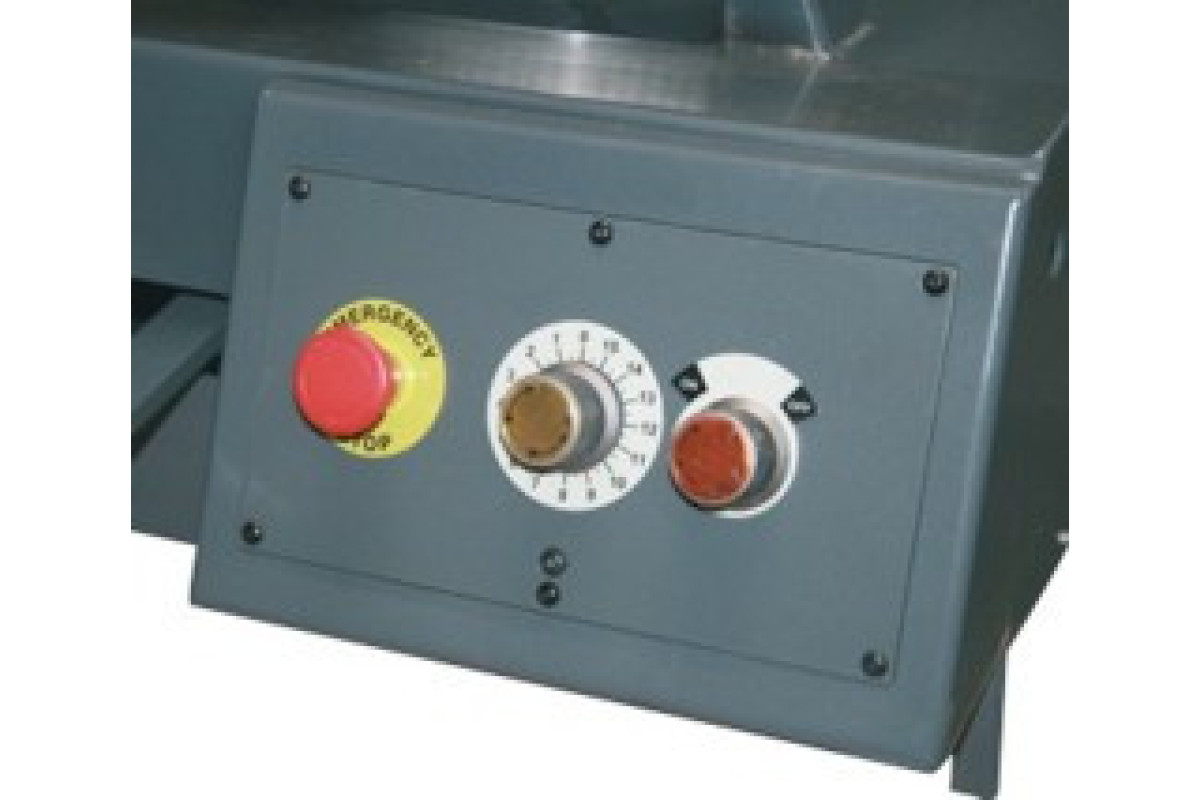

Зручна поворотна панель управління. Просте регулювання швидкості опускання пільной рами. Кнопка аварійної зупинки. Регульована роликова опора заготовки, піддон для збору СОЖ.

Технічні характеристики
Модель SD350AV
Номер арт. 329 2355
Електроживлення
Двигун 2,2 кВт / 380 В / ~ 50 Гц
Система подачі СОЖ 50 Вт
Верстатні дані
Макс. діаметр різу круглої заготовки, 90°, мм 270
Макс. розмір реза прямокутної заготовки, 90°, мм 350 х 240
Макс. діаметр різу круглої заготовки, + 45°, мм 230
Макс. розмір реза прямокутної заготовки, + 45°, мм 230 х 150
Макс. діаметр різу круглої заготовки — 45°, мм 200
Макс. розмір реза прямокутної заготовки — 45°, мм 200 х 140
Макс. діаметр різу круглої заготовки — 60°, мм 140
Макс. розмір реза прямокутної заготовки — 60°, мм 140 х 140
Розмір пильного полотна, мм 2925 x 27 x 0,9
Швидкість різання, м/хв 36 / 72
Габаритні розміри
Довжина, мм 2150
Ширина без упору для заготівлі 1230
Ширина з упором для заготівлі 1380
Висота в крайньому нижньому положенні 1420
Висота в крайньому верхньому положенні 1770
Маса верстата, кг 600

Комплект поставки:
Біметалічне пиляльне полотно.
Упор для заготівлі.
Швидко затискні лещата.
Підставка під верстат.
Керівництво по експлуатації російською мовою.
