Виброуплотнитель електричний (віброплита електрична)
Віброплити електричні

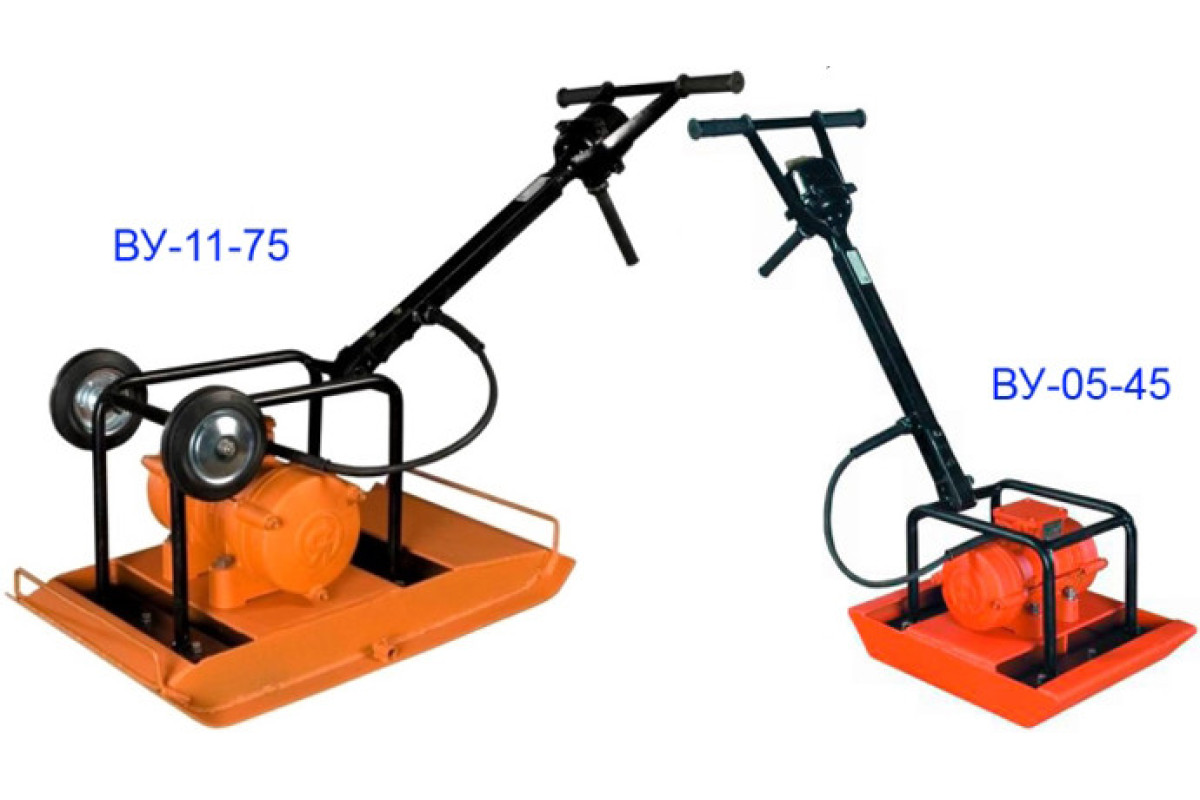

Виброуплотнитель електричний (віброплита електрична) ВУ-05-45, ВУ-11-75 призначений для ущільнення різних видів сипких і в'язких дорожніх покриттів, таких як пісок, гравій, піщано-гравійна суміш, асфальтобетон при проведенні дорожньо-будівельних, ремонтних та інших робіт, пов'язаних з ущільненням поверхні на обмеженому просторі.
Виброуплотнитель являє собою конструкцію з плити, яка є його робочою частиною, в центрі якої встановлений електромеханічний вібратор загального призначення з круговими коливаннями ІВ-99, ІВ-98, який являє собою трифазний асинхронний електродвигун з встановленими на кінцях вала ротора дебалансами. Дебалансы, обертаючись з валом ротора, створюють змушують силу. До плити через спеціальні віброізолятори прикріплена рама з ручкою управління. На рукоятці встановлений вимикач електроживлення вібратора. Ущільнення відбувається за рахунок вертикальної складової сили, яка виникає у вібраторі. Поступальний рух виброуплотнителя відбувається за рахунок горизонтальної складової сили.
Для регулювання величини сили вібратора дебалансы на обох кінцях вала виконані подвійними. Регулювання здійснюється шляхом зміни кута між рухомим і нерухомим дебалансами на обох кінцях вала.
Виброуплотнители з індексом «Е» комплектуються пристроєм захисного відключення УЗО і живлячій кабелем довжиною до 10 м
Виброплита электрическая отдельно может комплектоваться резиновым ковриком, для укладки мозаичной, тротуарной, декоративной плитки и для других работ, требующих более «мягкого» обращения.
Электрический виброуплотнитель (виброплита электрическая) очень часто используется в работах по обустройству территории и ландшафтном дизайне. С помощью виброуплотнителя производится строительство дорожек (подготовка основания), площадок, участков для строительства и т.д. Виброуплотнитель изначально рассчитан на лёгкость в передвижении работающим с ним человеком и не требует значительных физических затрат.

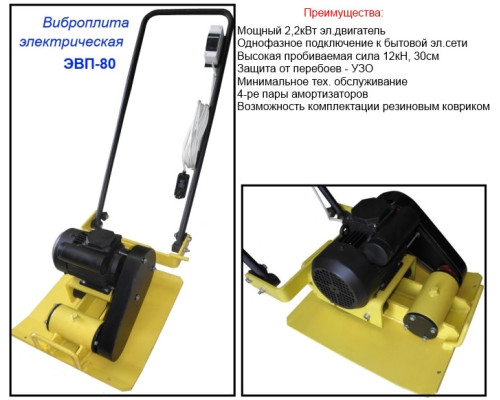

| Характеристики | ЕВП-80 | ВУ-05-45Е | ВУ-11-75Е |
|---|---|---|---|
|
|
|||
| Номінальна потужність, кВА | 2,2 | 0,25 | 0,55 |
|
|
|||
| Споживана потужність, кВА | 2,5 | 0,5 | 0,9 |
|
|
|||
| Номінальна напруга, В | 220 | 220 | 220 |
|
|
|||
| Синхронна Частота коливань, Гц | 50 | 50 | 50 |
|
|
|||
| Статичний момент, кг/см | 7...15 | 2,55...5,1 | 5,7...11,4 |
|
|
|||
| Сила, що змушує коливань, кН | 12 | 2,5...5,0 | 5,6...11,3 |
|
|
|||
| Габарити робочої плити, мм | 500х550 | 400х500 | 700х500 |
|
|
|||
| Розміри ДхШхВ, мм | 1100х500х950 | 900х500х450 | 500х400х1000 |
|
|
|||
| Глибина ущільнення, мм | 300 | 200 | 300 |
|
|
|||
| Робоча швидкість, м/хв | 20 | 10 | 8 |
|
|
|||
| Маса, кг | 80 | 45 | 75 |
Ціна грн. 15225 12075 15960
