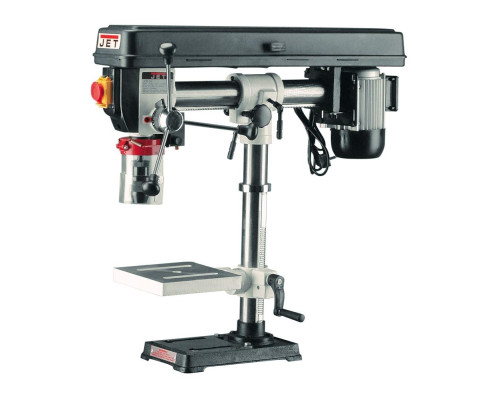

JDR-34 Радіально-свердлильний верстат
ОСОБЛИВОСТІ:
- Регульований обмежувач глибини свердління
- Контроль глибини свердління по лимбу
- Лазерний покажчик осі свердління
- Регулювання нахилу свердлильної частини
- Регулювання вильоту (поздовжній хід свердлильної частини)
- Робочий стіл з чавунного литва
- Регулювання висоти установки робочого столу за допомогою обертової рукоятки
- Регулювання нахилу робочого столу
- Поворотний робочий стіл
- Швидкозатискний патрон
Jet JDR-34 - радіально-свердлильний верстат, що надає користувачеві велику свободу налаштування. Свердлильна частина цієї моделі закріплена на горизонтальній колоні і може переміщатися по радіусу від основної. Це дозволяє просвердлити ряд отворів уздовж однієї лінії або адаптувати верстат для конкретної роботи: збільшити виліт для свердління на великій відстані від краю великої заготовки або зменшити його для підвищення жорсткості і точності.
Механизм крепления сверлильной части также позволяет наклонять её на произвольный угол в пределах от 90° влево и до 45° вправо, благодаря чему возможно делать отверстия под углом к поверхности заготовки на ровно установленном столе. Сам стол имеет прямоугольную форму и регулируется по высоте установки.
Станок комплектуется лазерным устройством для отображения на поверхности заготовки центра предстоящего отверстия и удобным быстрозажимным патроном
| Модель | JDR-34 |
| Артикул (230 В) | 10000390M |
| Потребляемая (выходная) мощность | 0,6 (0,35) кВт |
| Частота вращения шпинделя на холостом ходу | 500-2500 об/мин |
| Кількість швидкостей | 5 |
| Максимальний діаметр затискача для свердел | 16 мм |
| Хід пінолі шпинделя | 80 мм |
| Конус шпинделя/ посадка патрона | МК2/ В16 |
| Виліт шпинделя | 155-410 мм |
| Максимальна відстань шпиндель-стіл | 235 мм |
| Відстань шпиндель підстава | 350 мм |
| Розміри робочого стола | 220 х 230 мм |
| Кут нахилу робочого столу | ±0-90° |
| Кут нахилу свердлильної частини | 0-90°/0-45° |
| Габаритні розміри (ДхШхВ) | 830 х 320 х 760 |
| Маса | 42 кг |
